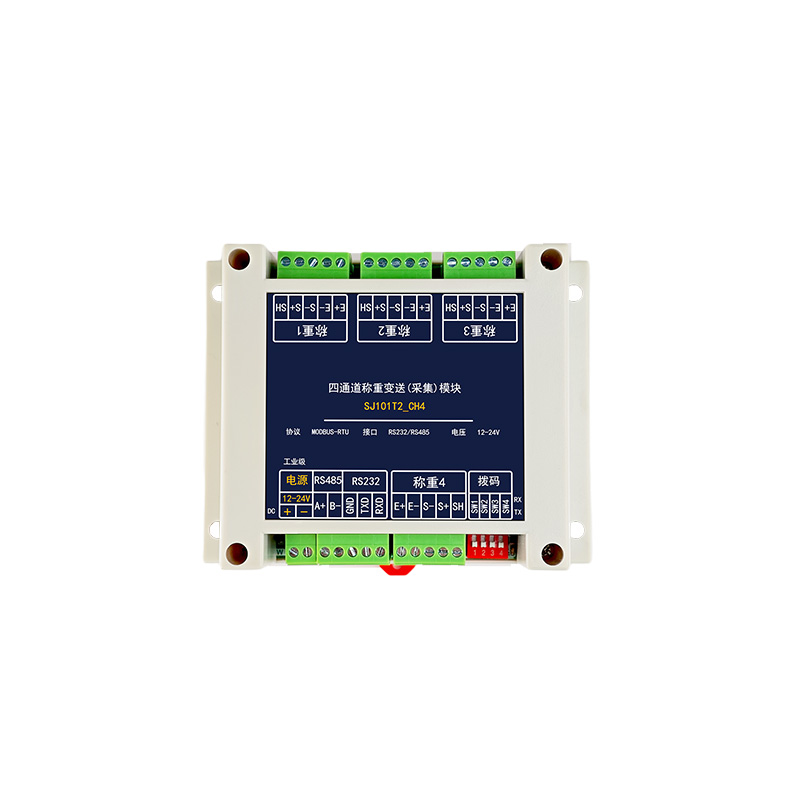

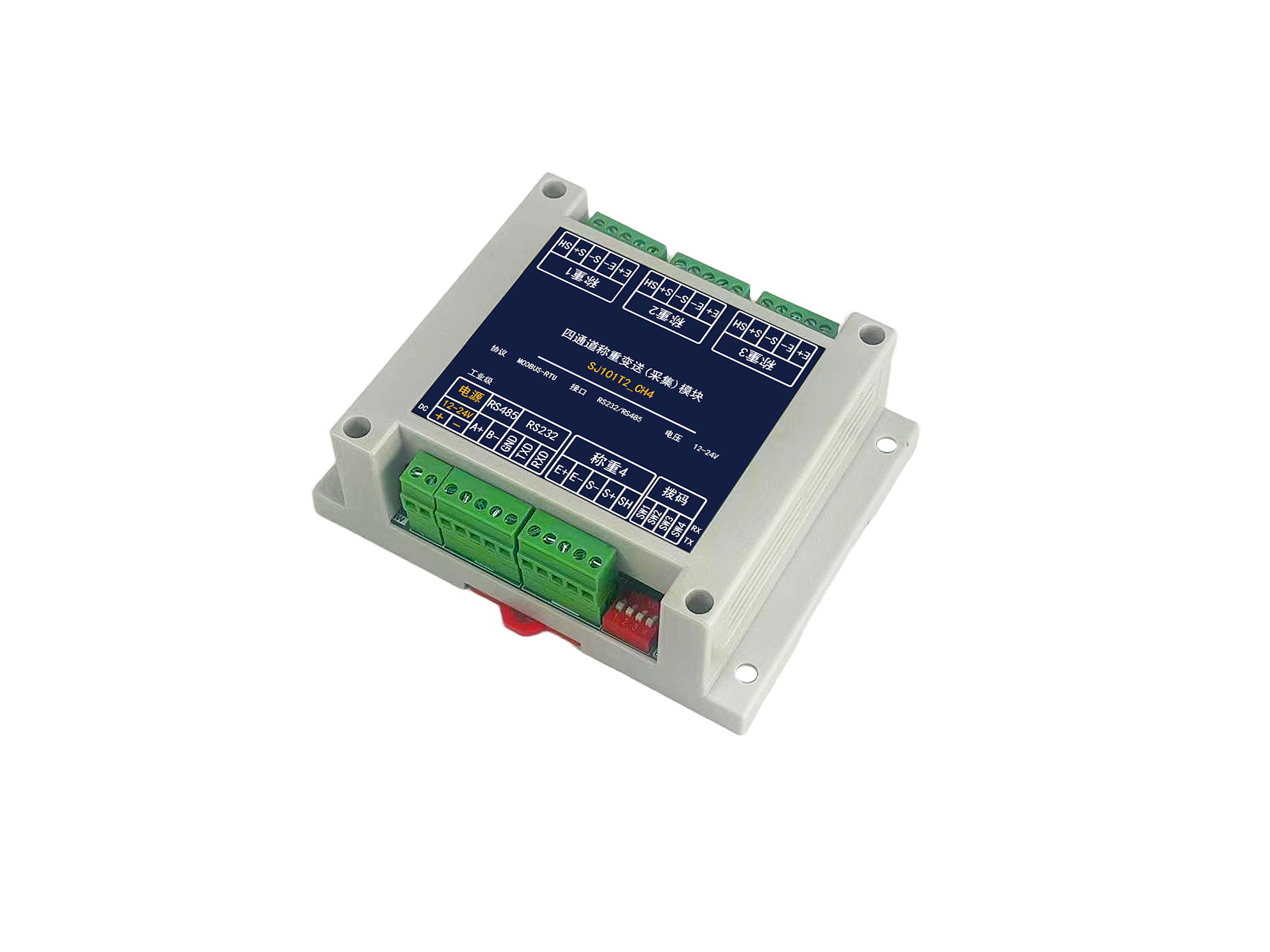

型号：SJ101T2_CH2 / CH4 / CH8 / CH10 / CH12 | 类别：多通道工业称重采集模块
多路称重采集模块是一款专为多点位、多重量级同步监控需求而设计的工业级信号采集设备。产品提供2/4/8/10/12路多种通道配置，每通道独立设置，互不干扰，并支持多模块级联组网。通过双接口（RS485+RS232）和标准MODBUS-RTU协议，能够高效、灵活地构建从简单站点到复杂分布式的大规模称重监控网络，是智能仓储、产线监控等应用的理想选择。
核心优势：多路可选，配置灵活；通道独立，适应混合场景；高效通信，单指令读取多路数据；支持级联，易于扩展；导轨安装，部署便捷。
多路可选 (2/4/8/10/12路)：支持多通道独立采集，满足从简单到复杂的称重需求
独立参数设置：每通道可单独配置量程、单位等，互不干扰，适应混合重量级场景
双接口输出 (RS485 + RS232)：兼容性强，灵活适配PLC、工控机等设备
MODBUS-RTU协议：单指令读取所有通道重量数据，大幅提升通信效率
多模块组网：支持级联扩展，轻松构建大规模称重网络
35MM导轨安装：快速卡扣至标准导轨，适配各类机柜、控制箱，节省空间
| 参数 | 规格 / 型号 | 描述 |
|---|---|---|
| 型号 | SJ101T2_CH2 / SJ101T2_CH4 / SJ101T2_CH8 / SJ101T2_CH10 / SJ101T2_CH12 | 对应2, 4, 8, 10, 12路采集通道 |
| 采集通道数 | 2 / 4 / 8 / 10 / 12 路 | 独立传感器输入通道 |
| 精度 | 0.01%F.S. (每通道) | 满量程精度 |
| 电源 | DC 12~24V | 工业宽电压输入 |
| 功率 | ≤5W (满载) | 功耗随通道数增加 |
| 采样频率 | 10Hz/40Hz (可切换) | 每通道独立采样频率 |
| 接口 | RS485 & RS232 | 双通信接口 |
| 协议 | MODBUS-RTU | 标准工业通信协议 |
| 传感器激励电压 | 5V (默认) / 10V (可选) | 每通道独立供电 |
通信接口：
RS485 RS232
扩展接口： 支持RS485总线级联，最多可扩展至数十个模块，组成大型网络。
安装方式： 35mm 标准DIN导轨卡扣式安装
E+：激励电压正极
E-：激励电压负极
S+：信号反馈正极
S-：信号反馈负极
Sh：屏蔽线
| 协议类型 | 描述 | 应用场景 |
|---|---|---|
| MODBUS-RTU | 标准协议，支持连续读取多个寄存器的重量数据，通信效率高。 | 与PLC、SCADA、上位机软件对接，实现集中监控与数据采集。 |
每通道独立AD转换，无串扰
可独立设置量程、零点、小数点、滤波系数
支持通道使能/禁用
唯一MODBUS从站地址，支持多模块并网
广播指令可同步操作所有联网模块
通信波特率、数据位、停止位可配置
紧凑导轨式设计，节省电气柜空间
工业级端子，接线牢固可靠
宽温工作，抗干扰设计
智能仓储货架多点位重量监控
生产线多工位物料重量同步采集
大型配料系统中多种原料的称重控制
实验台多传感器数据同步记录
分布式大型衡器组网（如汽车衡、轨道衡多节点）
青思电子科技有限公司可根据您的系统需求，提供深度定制服务：
定制特定通道数量组合（如6路、16路）
增加以太网、WiFi等网络接口
开发定制协议或与特定MES/ERP系统深度集成
提供配套的上位机配置与监控软件
