型号：NA3 | 类别：单点式台秤传感器
NA3大方孔台秤传感器是一款专为大尺寸、大台面电子台秤设计的单点式称重传感器。产品结构坚固，过载能力强，防护等级高达IP66/IP67，适用于工厂车间、仓库、物流等环境相对复杂但需要可靠计量的场合。其独特的大方孔设计便于与秤台进行稳固安装，是工业及商用大方孔台秤的理想核心部件。
核心优势：专为大方孔台秤设计，安装便捷；高防护等级（IP66/67），适应恶劣环境；过载能力强，安全可靠；结构坚固，长期稳定性好。
单点式受力结构，适用于大方孔台秤平台
高强度铝合金或合金钢材质，承载能力强
全密封焊接工艺，防护等级达IP66/IP67，防尘防水
配备2米长屏蔽电缆，方便现场布线

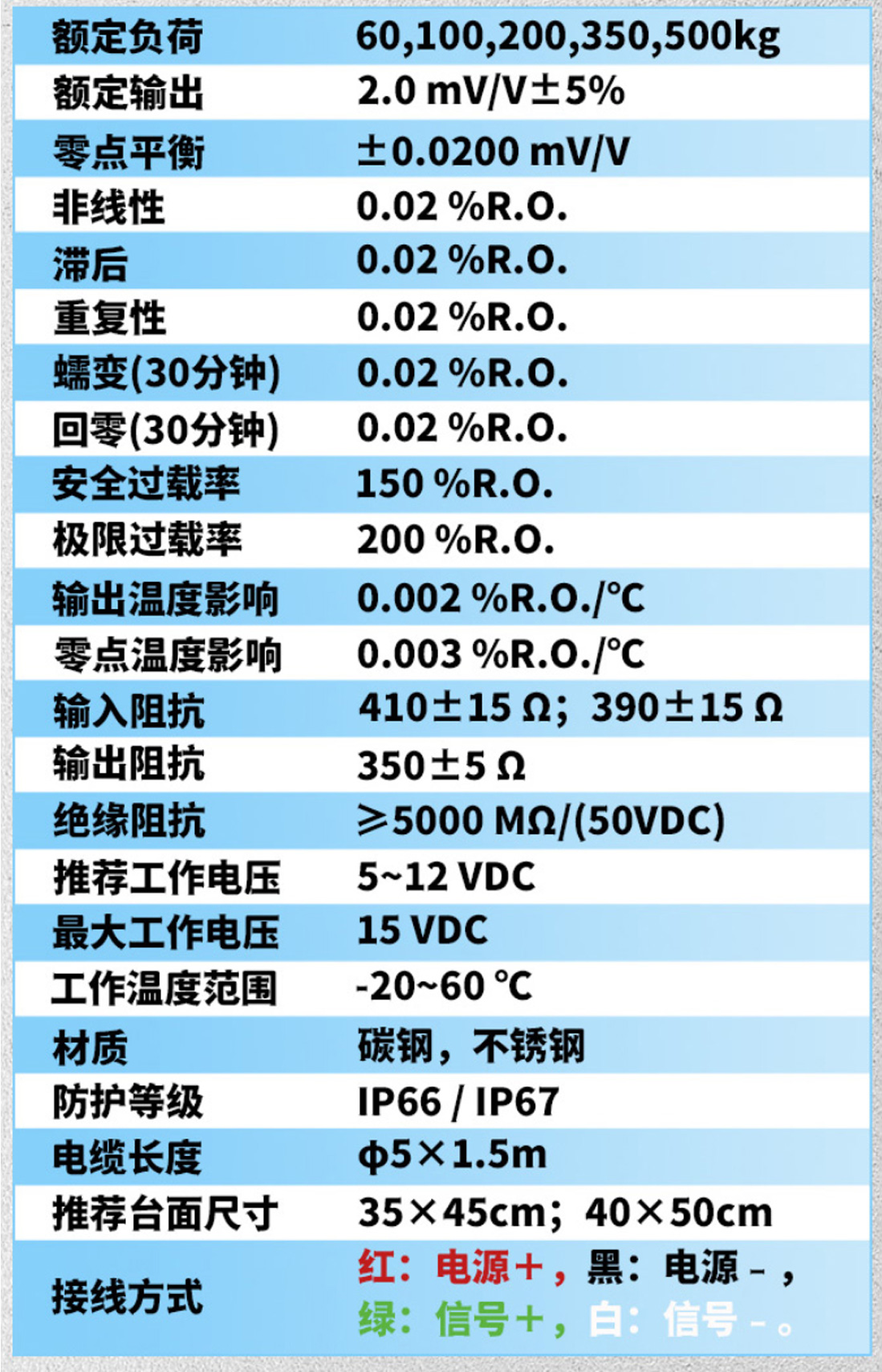

| 参数 | 规格 | 描述 |
|---|---|---|
| 型号 | NA3 | 大方孔台秤传感器 |
| 额定量程 (Rated capacity) | 60、100、200、350、 500 kg | 可选量程 |
| 零点平衡 (Zero-point balance) | ±0.0200 mV/V | 零点输出精度 |
| 额定输出 (Rated Output) | 2.0 mV/V ± 5% | 灵敏度 |
| 零点输出 (Zero Balance) | ±1% F.S. | 无负载时的输出信号范围 |
| 输入电阻 (Input Resistance) | 410 ± 15 Ω / 390 ± 15 Ω | 激励端子间的电阻（两种规格） |
| 输出电阻 (Output Resistance) | 350 ± 5 Ω | 信号端子间的电阻 |
| 推荐激励电压 (Excitation Recommended) | 5 – 12 VDC | 建议工作电压 |
| 最大激励电压 (Excitation Maximum) | 15 VDC | 最大允许电压 |
| 工作温度范围 (Operating Temp.Range) | -20 ~ +60 ℃ | 保证性能的温度区间 |
| 绝缘电阻 (Insulation Resistance) | > 5000 MΩ (50VDC) | 壳体与电路间绝缘性能 |
| 安全过载范围 (Safe Overload) | 150% of R.C. | 安全使用过载 |
| 极限过载范围 (Ultimate Overload) | 200% of R.C. | 极限过载，可能造成损坏 |
| 非线性误差 (Linearity Error) | ≤ 0.02 % of R.O. | |
| 重复性误差 (Repeatability Error) | ≤ 0.02 % of R.O. | |
| 滞后误差 (Hysteresis Error) | ≤ 0.02 % of R.O. | |
| 30分钟蠕变 (Creep in 30 Min.) | ≤ 0.02 % of R.O. | 负载恒定时输出信号的变化 |
| 防护等级 (Protection Class) | IP66 / IP67 | 防尘，防强烈喷水/短时浸水 |
| 零点温度影响 (Temp.Effect on Zero) | ≤ 0.003 % of R.O. / ℃ | 温度每变化1℃对零点的影响 |
| 输出温度影响 (Temp.Effect on Output) | ≤ 0.002 % of R.O. / ℃ | 温度每变化1℃对灵敏度的影响 |
| 材质 (Material) | 铝合金；合金钢 | 根据负载要求选择 |
| 电缆线 (Cable) | 4芯屏蔽线，外径φ5mm，长度 2.0米 | 标准配置 |
安装特点： 专为带有大方孔的秤台底板设计，通常使用螺栓从下方穿过方孔与传感器连接，安装稳定牢固。
标准电缆：
4芯屏蔽电缆 x 2.0米
红 (Red)： 激励电压正极 (E+)
黑 (Black)： 激励电压负极 (E-)
绿 (Green)： 信号输出正极 (S+)
白 (White)： 信号输出负极 (S-)
屏蔽层 (Shield)： 建议接仪表外壳或系统地
工业用大台面电子台秤、平台秤
仓储物流用的重物称重台
生产线上的物料检重平台
车间内部货物搬运称重
其他需要大方孔安装方式的称重设备
青思电子科技有限公司可根据您的具体需求提供定制服务：
定制其他额定量程
定制不同长度的电缆线（如1米， 3米， 5米）
提供不同接插件（如航空插头）版本
特殊材质处理（如不锈钢材质用于腐蚀环境）
青思电子科技有限公司. 所有技术规格如有变更，恕不另行通知。
咨询与技术联系：陈经理 | 电话：86 15106111829
