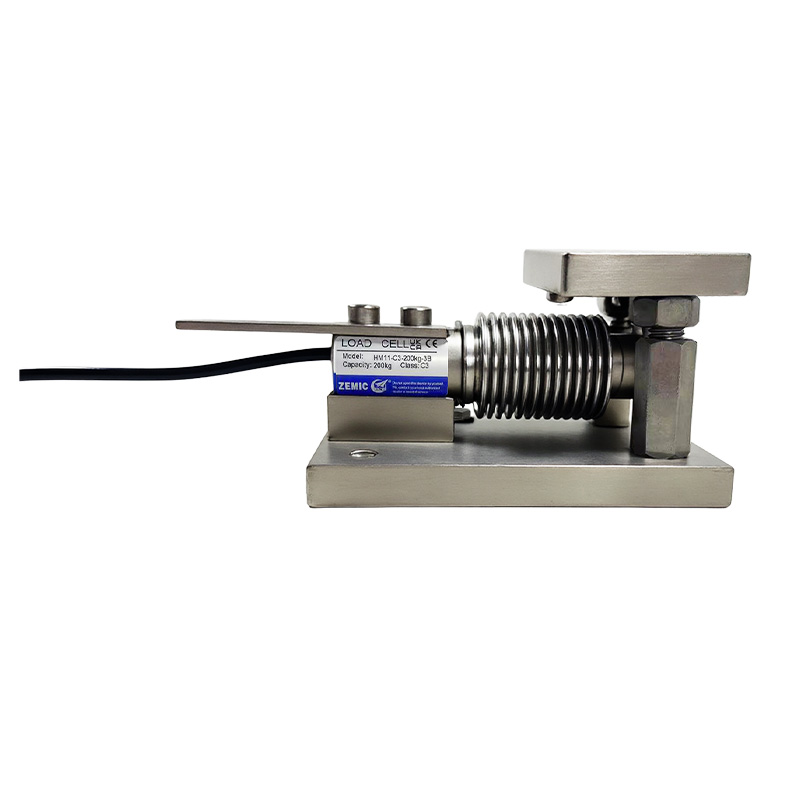

型号：HXS | 类别：波纹管式称重模块
波纹管式称重模块采用特殊的波纹管结构设计，具有优异的密封性能和抗侧向冲击能力。该系列模块量程覆盖5kg至500kg，精度等级达C3，防护等级高达IP67，专为料斗秤、皮带秤、罐装设备及各种需要密封防护的工业称重系统设计。产品结构紧凑，安装方便，能够在粉尘、潮湿等恶劣工业环境下提供稳定可靠的重量测量。
核心优势：密封性能优异，防护等级高；结构紧凑，安装空间要求小；抗侧向冲击能力强；适用于粉尘、潮湿等恶劣环境。
波纹管式密封结构，防尘防水性能优异
合金钢或不锈钢材质，适应不同工业环境
高精度应变计与先进的温度补偿技术
标配3米电缆，安装便捷
| 参数 | 规格 | 描述 |
|---|---|---|
| 产品型号 (Product model) | HXS | 波纹管式称重模块系列 |
| 额定载荷 (Load rating) | 5/10/20/30/40/50/75/100/150/200/250/300/500 kg | 可选量程范围 |
| 精度等级 (Accuracy class) | C3 | 符合国际精度标准 |
| 灵敏度 (Sensitivity) | 2.0±0.002 mV/V | 额定输出 |
| 输入电阻 (Input Resistance) | 400±20 Ω | 激励端子之间的电阻 |
| 输出电阻 (Output Resistance) | 350±5 Ω | 信号端子之间的电阻 |
| 推荐激励电压 (Excitation Recommended) | 10-12 VDC | 建议工作电压 |
| 最大激励电压 (Excitation Maximum) | 15 VDC | 最大允许电压 |
| 工作温度范围 (Operating Temp.Range) | -35 ~ +65 ℃ | 保证性能的温度区间 |
| 绝缘电阻 (Insulation Resistance) | >5000 MΩ | 壳体与电路间绝缘性能 |
| 安全过载范围 (Safe Overload) | 150% F.S. | 安全使用过载 |
| 极限过载范围 (Ultimate Overload) | 200% F.S. | 极限过载，可能造成损坏 |
| 防护等级 (Protection Class) | IP67 | 完全防尘，可短时浸水 |
| 温度补偿范围 (Temperature Compensation Range) | -10 ~ +40 ℃ | 在此范围内进行温度补偿 |
| 零点温度影响 (Temp.Effect on Zero) | 0.015% F.S./10℃ | 温度每变化10℃对零点的影响 |
| 灵敏度温度影响 (Temp.Effect on Sensitivity) | ±0.015% F.S./10℃ | 温度每变化10℃对灵敏度的影响 |
| 30分钟蠕变 (Creep in 30 Min.) | ±0.02% F.S. | 长时间负载下的输出变化 |
| 材质 (Material) | 合金钢 / 不锈钢 (可选) | 根据环境选择 |
| 电缆线长度 (Cable Length) | 3米 | 标准配置长度 |
| 产品用途 (Product Use) | 料斗秤 / 皮带秤 / 罐装设备 / 密封环境称重 | 主要应用领域 |
标配电缆：
4芯屏蔽电缆
标准长度： 3米
线芯： 激励+，激励-，信号+，信号- (4线制)
优点： 结构简单，安装方便，适用于大多数应用场景
红 (Red)： 激励+ (Excitation +)
黑 (Black)： 激励- (Excitation -)
绿 (Green)： 信号+ (Signal +)
白 (White)： 信号- (Signal -)
屏蔽层 (Shield)： 接仪表外壳或系统地
安装面需平整、坚固，确保模块垂直受力
波纹管结构对侧向力有一定抵抗能力，但仍需避免过大侧向冲击
多模块系统需确保各模块受力均匀，高度一致
电缆出口处需做好密封处理，保持IP67防护等级
料斗秤、配料系统
皮带输送机称重系统
罐装设备、储罐称重
食品、化工行业密封称重设备
粉尘、潮湿环境下的工业称重
青岛电子科技有限公司可根据您的项目需求，提供专业定制服务：
定制特殊额定载荷
提供特定安装尺寸和接口形式
定制更长或特殊接头的电缆
提供全不锈钢材质版本
定制特殊环境下的防护处理
